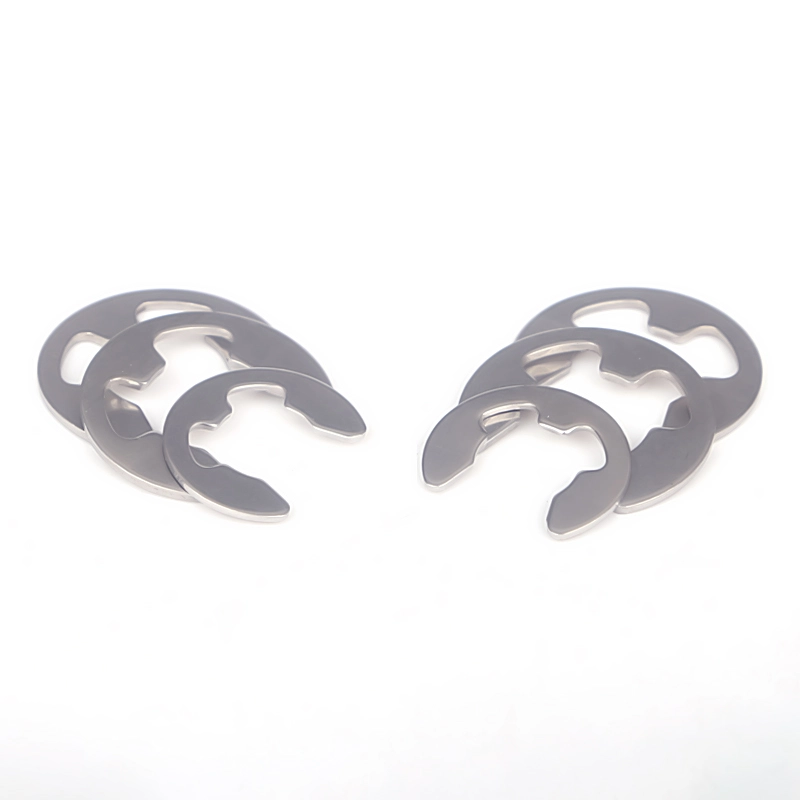

Rostfritt stål DIN 6799 E-typ låsring / låsring

Wanluo's China Stainless Steel DIN 6799 E-Type Circlip / Retaining Ring tillverkas i strikt överensstämmelse med tyska DIN industristandarder, tillhörande lättviktsöppna, elastiska axelfästen. Till skillnad från traditionella DIN471-axelringar och DIN472-hålsringar som kräver exakta reserverade spår för installation, har DIN 6799 en unik E-formad öppen integrerad struktur, som möjliggör direkt fastspänning på släta optiska axlar och konventionella axelkroppar utan förbearbetning av fasta spår.

Skicka förfrågan

Product Description

Rostfritt stål DIN 6799 E-Type låsring/hållningsring av Wanluo-leverantör ger stabil elastisk klämkraft för att begränsa axiell förskjutning av axelhylsor, lager, stiftaxlar och rörliga delar, vilket löser problemen med komplex räfflorbearbetning och obekväm montering av traditionella kretsar. Med ultrakompakt struktur, verktygsfri snabb installation och bred universell anpassningsförmåga, används den i stor utsträckning i mekanisk montering med lätt belastning, daglig utrustning och precisionsminiatyrtransmissionsstrukturer.

Arbetsstyckeskonfiguration och tillverkningsflöde i full process

DIN 6799 E-typ fasthållningsringar använder fjäderstål med hög seghet och högkvalitativa rostfria stålråmaterial, bearbetade genom precisionsstämpling i ett stycke, integrerad värmebehandlingshärdning och helkantsgradning. Den standardsymmetriska E-formade öppna strukturen har exakt elastisk öppningsradian och enhetlig klämspänning, vilket säkerställer tät och halkfri klämning på standard metriska axlar. Den inbyggda ringkroppen har konsekvent tjocklek och utmärkt elastisk återhämtningsprestanda, vilket undviker permanent deformation, elastisk utmattning eller lossning efter upprepad demontering och långvarig lätt vibrationsoperation. De helt polerade gradfria kanterna förhindrar repor på skaftytor och matchande delar under installation och användning, vilket effektivt skyddar integriteten hos precisionsaxelkomponenter. Strikt måtttoleranskontroll säkerställer hög universalitet av standardstorlekar, perfekt matchande konventionella axeldiametrar för snabb montering och begränsande fixering.

Produktparameter

Parameterobjekt	Detaljerad specifikation
Produktnamn	DIN 6799 E-typ låsring, E-formad axelhållarring, öppen elastisk snäppring
Executive Standard	DIN 6799, ISO-standard, GB-standard, anpassade, icke-standardiserade storlekar
Tillgängligt material	304, 316L rostfritt stål, högkvalitativt fjäderstål, förzinkat kolstål
Storleksintervall	Skaftdiameter φ2mm-φ50mm full standardstorlek, anpassad specialtjocklek och öppningselasticitet
Strukturtyp	E-formad öppen integrerad struktur, verktygsfri snabbklämning, direkt montering på axelytan
Bearbetningsteknik	Precisionsintegral stansning, värmebehandlingshärdning, helkantsgradning, elastisk kalibrering
Tillämpligt objekt	Släta optiska axlar, stiftaxlar, miniatyrtransmissionsaxlar, rörliga axeldelar med lätt belastning
Ytbehandling	Betning & passivering / Förzinkad / Svart oxid, rostskydd & korrosionsskydd
Mekaniska egenskaper	Stabil elastisk klämkraft, anti-utmattning, ingen deformation, lättviktsgränsskydd
Förpackningsmetod	Fuktsäker innerpåse + exportkartong, pallpackning för bulkbeställningar
Leveransservice	Spot bulk leverans, icke-standard anpassning, blandade fästen en-stop upphandling

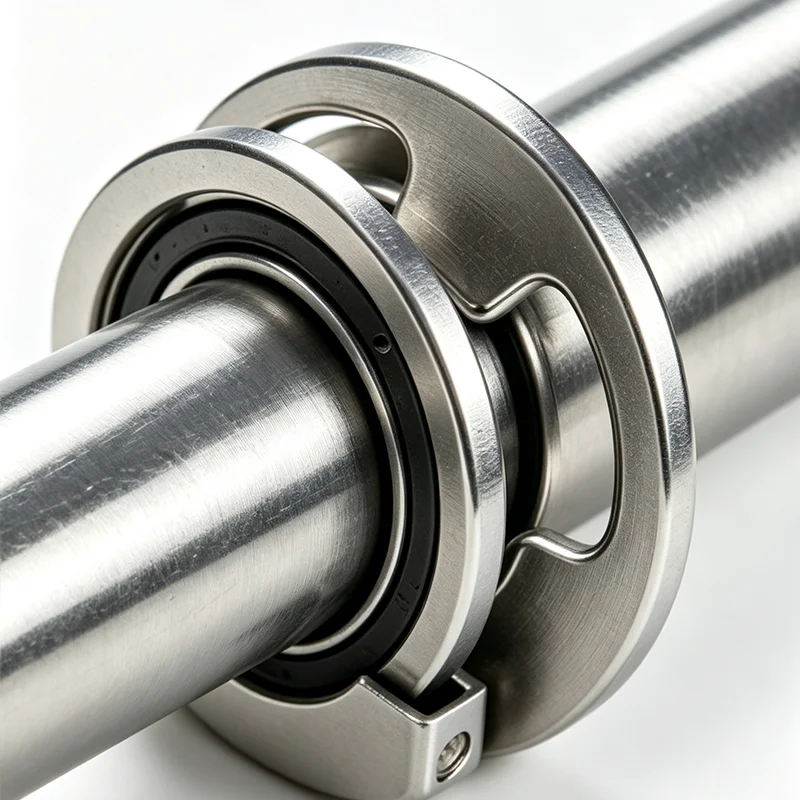

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Nominell diameter d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Nominell storlek	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	max	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	min	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Nominell storlek	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	max	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	min	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	max	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
per 1000 enheter ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Nominell diameter d		7	8	9	10	12	15	19	24	30
h	Nominell storlek	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	max	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	min	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Nominell storlek	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	max	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	min	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	max	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
per 1000 enheter ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Konkurrenskraftiga produktegenskaper och globala arbetsfall på plats

1. Inget spår krävs för installation, vilket bryter begränsningen för traditionella låsringar. Den kan klämmas direkt på släta axelytor, vilket eliminerar behovet av bearbetning av axelspår, vilket kraftigt minskar bearbetningskostnaderna för arbetsstycket och förbättrar monteringseffektiviteten.

2. Unik öppen elastisk struktur av E-typ ger likformig och stabil klämkraft i omkretsen, vilket effektivt begränsar axiell glidning och fall av lätta axeldelar, med pålitlig anti-lossnings- och begränsande effekt under konventionella vibrationsförhållanden.

3. Verktygsfri snabb montering och demontering, enkel drift och hög effektivitet, perfekt lämpad för batchproduktionslinjer och dagliga scenarier för underhåll av utrustning, löser problemet med komplicerad installation av konventionella låsringar.

4. Efter integrerad värmebehandling har ringkroppen utmärkt elastisk seghet och anti-utmattningsprestanda, upprätthåller stabil klämelasticitet efter upprepad demontering och långvarig drift utan avkoppling eller misslyckande.

5. Kompakt och lätt med varierande materialalternativ, allmänt tillämplig på lätta maskiner, elektronisk utrustning, hushållsapparater, leksakstillbehör, miniatyrautomationsdelar och andra scenarier för begränsning av lätta axlar.

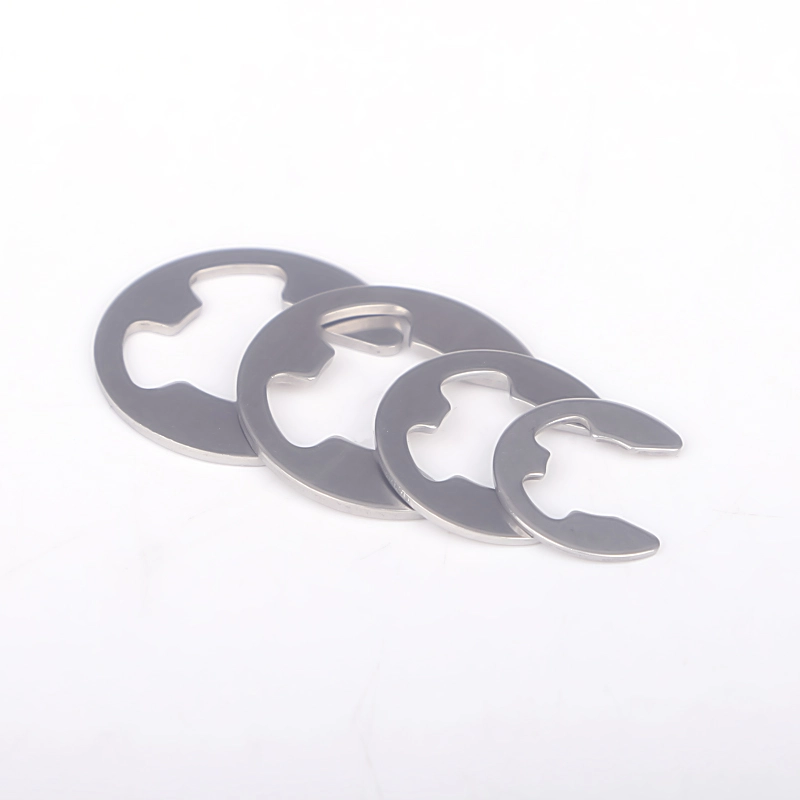

Stainless Steel Din 6799 E Type Circlip Retaining Ring

FAQ

F1: Vad är skillnaden mellan DIN 6799 och DIN 471 fjäderring?

A1: DIN 471 är en sluten elastisk låsring som måste installeras i ett reserverat axelspår med en professionell tång; DIN 6799 är en öppen låsring av E-typ, som kan klämmas direkt på en slät axel utan räfflor, med snabbare installation och enklare struktur, lämplig för lätta belastningsbegränsningar.

F2: Kräver DIN 6799 reserverade spår på axeln?

A2: Inget spår behövs. Med sin egen elastiska klämkraft kan den fixeras stabilt på den släta axelytan, vilket är den största fördelen jämfört med traditionella standard fjäderringar och avsevärt förenklar bearbetningsprocessen.

F3: Är klämkraften för låsringen av E-typ tillräcklig?

A3: Våra DIN 6799 fjäderringar antar strikt elastisk kalibreringsbehandling. Standardklämkraften uppfyller helt de begränsande kraven för scenarier med lätt och medelstor belastning. Det rekommenderas inte för anslutningar av nyckelutrustning med tung belastning och kraftig vibration.

F4: Vilka är de huvudsakliga tillämpningsscenarierna för DIN 6799?

A4: Det används ofta för att begränsa och fixera miniatyraxlar, stiftaxlar, rullar och rörliga delar i lätta industriella maskiner, elektroniska produkter, elektrisk utrustning, automationstillbehör, daglig hårdvara och leksaksmaskiner.

F5: Kan du anpassa speciella elastiska fjäderringar av E-typ?

A5: Ja. Vi stöder anpassning av förtjockade förstärkta modeller, speciell öppningselasticitet, icke-standardiserad ytterdiameter och korrosionsskyddande ytbehandling för att möta personliga krav på montering av lätt last.
