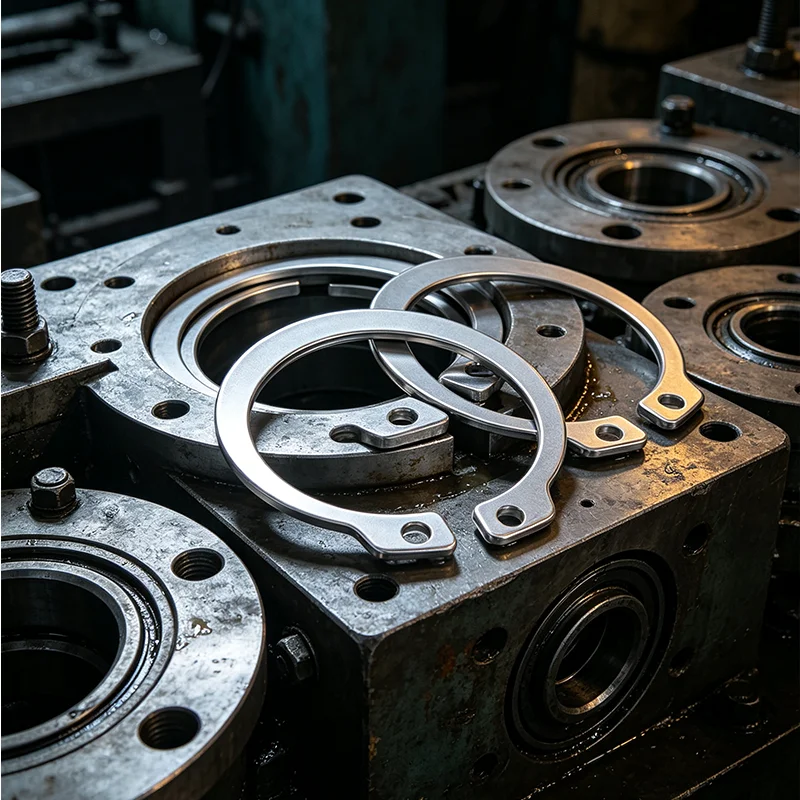

Rostfritt stål DIN 471 Extern låsring

Wanluo fabriks högkvalitativa rostfria stål DIN 471 yttre låsring tillverkas strikt i enlighet med tyska DIN industristandarder, tillhörande precisionselastiska fästanordningar speciellt utformade för axelfixering.

Skicka förfrågan

Product Description

Till skillnad från brickor som används för trycklager och anti-lossning, har rostfritt stål DIN 471 yttre låsring en öppen elastisk ringstruktur, exklusivt applicerad på det yttre cirkulära spåret på roterande och fasta axlar. Med exakt elastisk krympning och återställningsprestanda kan den snabbt installeras i axelns spår för att uppnå axiell gräns, vilket effektivt förhindrar lager, kugghjul, hylsor och andra axeldelar från att axiellt glida och falla av under mekanisk drift. Det är ett viktigt standardfäste för mekanisk transmissionsmontering, med enkel installation, hög spännnoggrannhet och långtidsstabil gränseffekt.

Kärnkomponentdesign och standardiserad bearbetningsteknik

DIN 471 externa axelringringar använder högkvalitativt fjäderstål och rostfritt stålråmaterial, bearbetade genom integrerad precisionsstämpling, integrerad härdning och härdning av värmebehandling och kantfinish. Standardöppningen och de reserverade installationshålen matchar perfekt en professionell låstång för snabb montering och demontering. Den inre diametern och radianen är exakt kalibrerade för att säkerställa tät klämpassning med standardaxelspår, ingen lös klämning eller överdriven åtdragningsavvikelse. Den övergripande ringkroppen har enhetlig tjocklek och utmärkt elastisk seghet, med stabil krympning och återställningsprestanda, inte lätt att producera elastisk utmattning, permanent deformation eller brott efter upprepad demontering och långvarig vibrationsdrift. Den släta, gradfria ytterkanten undviker repor på matchande delar, och den totala strukturella styrkan uppfyller industriella krav på gränsvärden för tung belastning.

Produktparameter

Parameterobjekt	Detaljerad specifikation
Produktnamn	DIN 471 Extern låsring, axelhållningsring, extern snäppring
Executive Standard	DIN 471, ISO-standard, GB-standard, anpassade, icke-standardiserade storlekar
Tillgängligt material	304, 316L rostfritt stål, högkvalitativt fjäderstål, förzinkat kolstål
Storleksintervall	Skaftdiameter φ3mm-φ100mm fulla standardstorlekar, anpassad speciell bländare och tjocklek
Strukturtyp	Extern öppen elastisk ring, design med dubbla installationshål, typ av axelspår
Bearbetningsteknik	Precisionsstansning, värmebehandlingshärdning, kantgradning, elastisk kalibrering
Tillämpligt objekt	Standard roterande axlar, kugghjulsaxlar, lageraxlar och cylindriska axeldelar
Ytbehandling	Betning & passivering / Förzinkad / Svart oxid, rostskydd & korrosionsskydd
Mekaniska egenskaper	Stark elastisk seghet, anti-utmattning, anti-fallgräns, stabil klämkraft
Förpackningsmetod	Fuktsäker innerpåse + exportkartong, pallpackning för bulkbeställningar
Leveransservice	Spot bulk leverans, icke-standard anpassning, blandade fästen en-stop upphandling

Stainless Steel Din 471 External Circlip

Nominell diameter d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	max	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	max	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	max	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
per 1000 enheter ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Nominell diameter d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	max	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	max	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
per 1000 enheter ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Nominell diameter d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	max	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	max	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	max	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
per 1000 enheter ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Nominell diameter d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	max	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	max	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	max	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
per 1000 enheter ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Enastående produktfördelar och universell anpassning till arbetsvillkor

1. Professionell utvändig axelklämkonstruktion matchar perfekt standardaxelspår, ger enhetlig och stabil elastisk klämkraft, effektivt begränsar axiell förskjutning av axeldelar och löser problemet med att komponenten faller av orsakat av utrustningens vibrationer och rotation.

2. Högprecisions integrerad värmebehandlingsprocess ger fjäderringen utmärkt elastisk återhämtning och anti-utmattningsprestanda. Den bibehåller stabil elasticitet efter upprepad expansion och sammandragning, ingen avslappning eller fel under långvarig höghastighetsdrift.

3. Reserverade dubbla installationshål samverkar med speciella låstänger, vilket ger snabb montering och demontering, vilket avsevärt förbättrar utrustningsunderhållet och effektiviteten vid utbyte av komponenter, lämplig för satsvis industriell montering.

4. Gradfri jämn ytbehandling skyddar axlar och matchande delar från repor och nötning under installation och drift, vilket säkerställer monteringsprecision och livslängd för transmissionskomponenter.

5. Flera material- och ytbehandlingsalternativ anpassar sig till olika arbetsmiljöer, ofta används i mekanisk utrustning, bildelar, elektriska apparater, hydrauliska pneumatiska komponenter och automatiserade transmissionssystem.

Stainless Steel Din 471 External Circlip

FAQ

F1: Vad används rostfritt stål DIN 471 extern låsring till?

A1: DIN 471 är en extern låsring för axlar, huvudsakligen installerad på det yttre spåret av mekaniska axlar för att fixera lager, växlar, axelhylsor och andra delar, förhindra axiell glidning och fall av, för att inse exakt gräns för roterande axelkomponenter.

F2: Vad är skillnaden mellan DIN 471 (axel) och DIN 472 (hål) fjäderringar?

A2: DIN 471 är extern låsring för axelinstallation, som klämmer fast axelns yttre cirkel; DIN 472 är en invändig låsring för hålinstallation som klämmer fast hålets innervägg. De två strukturerna är motsatta och inte utbytbara.

F3: Kommer låsringen att förlora elasticitet efter långvarig användning?

A3: Våra DIN 471 fjäderringar antar strikt härdnings- och härdningsbehandling, med stabil elastisk prestanda och stark anti-utmattningsförmåga. Under standardarbetsförhållanden kommer den inte att vara lös eller ogiltig, vilket säkerställer långvarig gränsstabilitet.

F4: Kräver installationen professionella verktyg?

A4: Ja. Det rekommenderas att använda matchande låstång för expansionsinstallation för att undvika artificiell deformation och brott, vilket säkerställer tät passform och stabil begränsande effekt efter installationen.

F5: Kan du anpassa icke-standardiserade fjäderringar?

A5: Ja. Vi stöder anpassning av speciell ytterdiameter, tjocklek, spårstorlek och ytbehandling med hög korrosionsbeständighet för att möta gränskraven för speciella mekaniska axelkomponenter.
