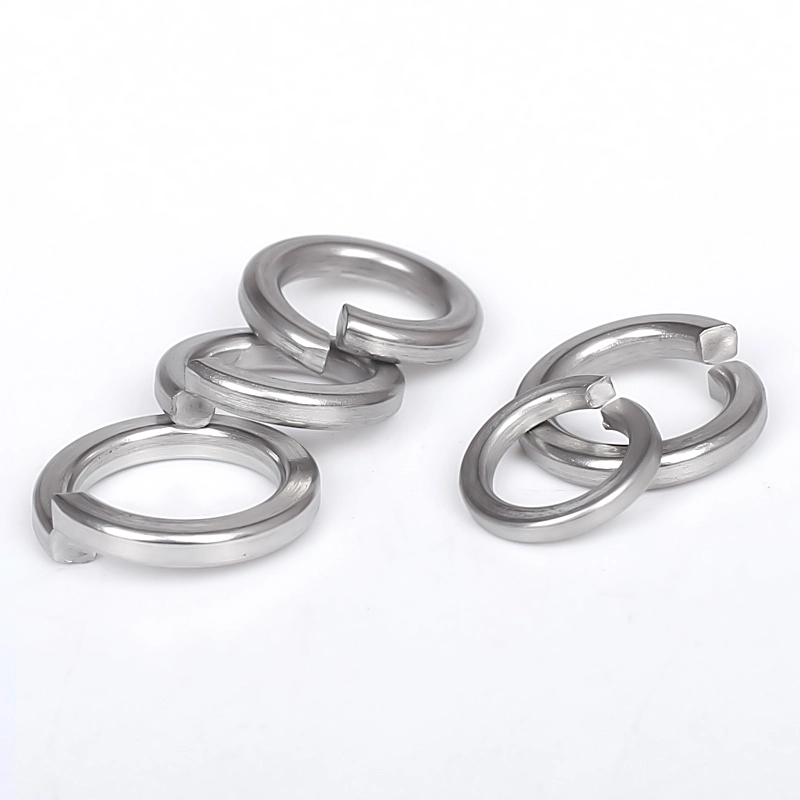

Rostfritt stål DIN 127 fjäderlåsbricka

Wanluos högkvalitativa fjäderlåsbricka i rostfritt stål DIN 127 tillverkas strikt i enlighet med tyska DIN-industristandarder, och fungerar som professionella, elastiska, anti-lossande hjälpfästen. Till skillnad från DIN 125 platta brickor som endast ger tryckspridning och ytskydd, har DIN 127 en unik elastisk struktur med delad öppen slinga med inbyggd mekanisk spänning.

Skicka förfrågan

Product Description

Rostfritt stål DIN 127 fjäderlåsbricka tillverkad av Wanluo-fabriken ger kontinuerligt elastisk föråtdragningskraft mellan bulten och arbetsstycket, vilket effektivt löser de vanliga problemen med gänglossning, spaltgenerering och fastsättningsfel orsakade av utrustningsvibrationer, alternerande belastning och temperaturförändringar. Med utmärkt elastisk återhämtningsprestanda och bitande halkskyddseffekt, är den perfekt matchad med standardbultar och platta brickor, som används ofta i mekanisk transmission, fordonsutrustning, stålkonstruktioner och vibrationsbenägna industriella monteringsscenarier.

Övergripande ramegenskaper och fabriksproduktionsstandarder

DIN 127 fjäderbrickor använder högkvalitativt fjäderstål integral stämpling och precision värmebehandlingsprocess, med strikt dimensionell tolerans och elastisk koefficientkontroll. Den öppna delade standardstrukturen bildar kontinuerlig elastisk spänning efter kompression, vilket automatiskt kan kompensera för trådgap och spänningsavslappning. De två ändarna av brickan är finkantade med vassa bitspetsar, som kan fästa tätt vid bultens yta och arbetsstycket, vilket bildar en halkskyddande ocklusion för att förhindra att bulten roterar omvänd. Den totala tjockleken är enhetlig med stabil elasticitet, vilket säkerställer inga utmattningsbrott eller permanent deformation efter långvarig upprepad kompression och vibration. Brickorna är gjorda av högtåligt fjäderstål och material av rostfritt stål och har utmärkt utmattningsbeständighet, mekanisk stabilitet och korrosionsbeständighet, vilket bibehåller varaktig anti-lossningsprestanda i högfrekventa vibrationer och tuffa arbetsmiljöer.

Produktparameter

Parameterobjekt	Detaljerad specifikation
Produktnamn	DIN 127 fjäderlåsbricka, delad elastisk bricka i rostfritt stål
Executive Standard	DIN 127, ISO-standard, GB-standard, anpassade, icke-standardiserade storlekar
Tillgängligt material	304, 316L rostfritt stål, fjäderstål med hög kolhalt, förzinkat kolstål
Storleksintervall	M1.6-M24 full standard matchande storlekar, anpassad elastisk tjocklek och ytterdiameter
Strukturtyp	Öppen slingstruktur, elastisk spänningsdesign, dubbelriktad anti-lossning
Bearbetningsteknik	Precisionsstämpling, integrerad härdningshärdning, elastisk kalibrering, kantfinishing
Matchande fästelement	Kompatibel med alla metriska standardbultar, maskinskruvar och plana brickor
Ytbehandling	Betning & passivering / Förzinkad / Svart oxid, rostskydd & korrosionsskydd
Mekaniska egenskaper	Stark elastisk återhämtning, anti-vibration, anti-trötthet, ingen permanent deformation
Förpackningsmetod	Fuktsäker innerpåse + exportkartong, pallpackning för bulkbeställningar
Leveransservice	Spot bulk leverans, icke-standard anpassning, blandade fästen en-stop upphandling

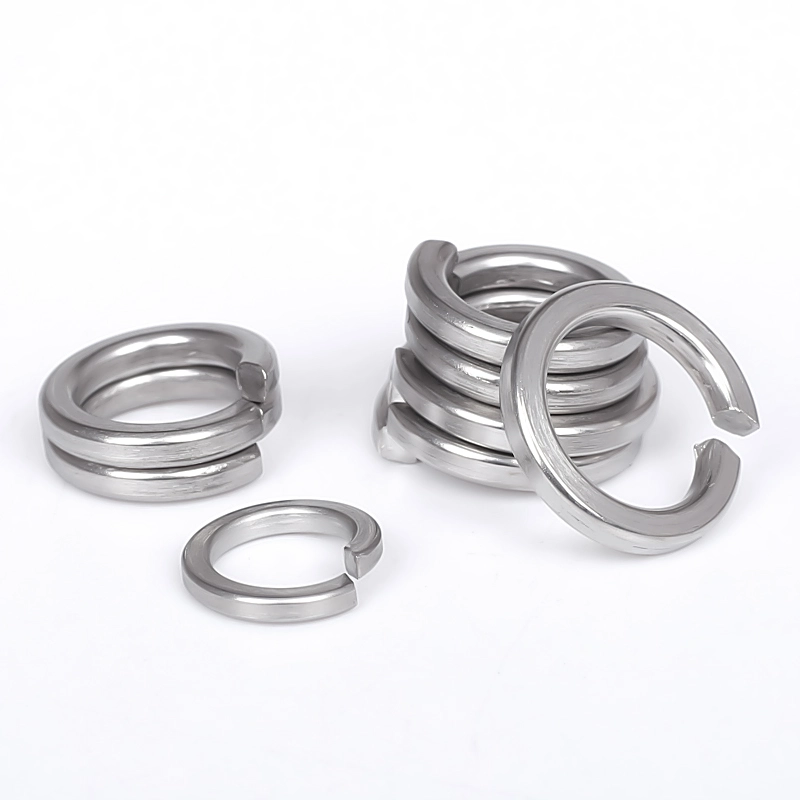

Stainless Steel Din 127 Spring Lock Washer

Nominell diameter		Φ2	Φ2.2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12
d	min	2.1	2.3	2.6	3.1	3.6	4.1	5.1	6.1	7.1	8.1	10.2	12.2
d	max	2.4	2.6	2.9	3.4	3.9	4.4	5.4	6.5	7.5	8.5	10.7	12.7
n	Nominell storlek	0.9	1	1	1.3	1.3	1.5	1.8	2.5	2.5	3	3.5	4
	max	1	1.1	1.1	1.4	1.4	1.6	1.9	2.65	2.65	3.15	3.7	4.2
	min	0.8	0.9	0.9	1.2	1.2	1.4	1.7	2.35	2.35	2.85	3.3	3.8
h	Nominell storlek	0.5	0.6	0.6	0.8	0.8	0.9	1.2	1.6	1.6	2	2.2	2.5
	max	0.6	0.7	0.7	0.9	0.9	1	1.3	1.7	1.7	2.1	2.35	2.65
	min	0.4	0.5	0.5	0.7	0.7	0.8	1.1	1.5	1.5	1.9	2.05	2.35
H	min	1	1.2	1.2	1.6	1.6	1.8	2.4	3.2	3.2	4	4.4	5
H	max	1.2	1.4	1.4	1.9	1.9	2.1	2.8	3.8	3.8	4.7	5.2	5.9
per 1000 enheter ≈ kg		0.033	0.050	0.053	0.11	0.12	0.18	0.36	0.83	0.93	1.6	2.53	3.82

Nominell diameter		Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36	Φ39	Φ42	Φ45
d	min	14.2	16.2	18.2	20.2	22.5	24.5	27.5	30.5	36.5	39.5	42.5	45.5
d	max	14.7	17	19	21.2	23.5	25.5	28.5	31.7	37.7	40.7	43.7	46.7
n	Nominell storlek	4.5	5	5	6	6	7	7	8	10	10	12	12
	max	4.7	5.2	5.2	6.2	6.2	7.25	7.25	8.25	10.25	10.25	12.25	12.25
	min	4.3	4.8	4.8	5.8	5.8	6.75	6.75	7.75	9.75	9.75	11.75	11.75
h	Nominell storlek	3	3.5	3.5	4	4	5	5	6	6	6	6	7
	max	3.15	3.7	3.7	4.2	4.2	5.2	5.2	6.2	6.2	6.2	6.2	7.25
	min	2.85	3.3	3.3	3.8	3.8	4.8	4.8	5.8	5.8	5.8	5.8	6.75
H	min	6	7	7	8	8	10	10	12	12	12	12	14
H	max	7.1	8.3	8.3	9.4	9.4	11.8	11.8	14.2	14.2	14.2	16.5	16.5
per 1000 enheter ≈ kg		6.01	8.91	9.73	15.2	16.5	26.2	28.7	44.3	67.3	71.7	111	117

Core Performance Edge & Commercial Project Application Scope

1. Unik elastisk spänningsstruktur ger kontinuerlig föråtdragningskraft, kompenserar automatiskt för gänggapets expansion orsakad av vibrationer och termisk expansion, vilket effektivt förhindrar att bultar lossnar och lossnar under långvarig drift.

2. Dubbelriktade vassa bitändar bildar en fast ocklusion mellan bulten och monteringsytan, låser gängan för att undvika omvänd rotation och lossning, vilket avsevärt förbättrar den övergripande anslutningsstabiliteten hos vibrationsbenägen utrustning.

3. Professionell fjädervärmebehandlingsprocess säkerställer utmärkt utmattningsmotstånd, upprätthåller stabil elastisk prestanda efter miljontals vibrationscykler utan elastiskt fel, åldrande eller permanent deformation.

4. Perfekt använd i kombination med DIN 125 plana brickor, integrerar ytskydd och elastiska anti-lossningsfunktioner, uppnår dubbel fästeffekt och optimerar övergripande monteringssäkerhet och hållbarhet.

5. Flera materialalternativ anpassar sig till olika tuffa miljöer, allmänt tillämpade i mekanisk utrustning, bildelar, tekniska stålkonstruktioner, elektriska anläggningar och vibrationsintensiva monteringsscenarier utomhus.

Stainless Steel Din 127 Spring Lock Washer

FAQ

F1: Vad är skillnaden mellan DIN 127 fjäderbricka och DIN 125 plattbricka?

A1: DIN 125 plattbricka fokuserar på tryckspridning och ytskydd av arbetsstycket utan anti-lossningsfunktion; DIN 127 fjäderbricka förlitar sig på elastisk spänning och bitstruktur för att ge professionell vibrationsmotstånd och gängmotverkande effekt, vanligtvis används tillsammans med plana brickor för hög stabilitet montering.

F2: Är det nödvändigt att använda fjäderbrickor med plana brickor?

S2: För de flesta industriella vibrationsscenarier rekommenderas kombinerad användning. Den platta brickan skyddar arbetsstyckets yta, medan fjäderbrickan ger en låsning som inte lossnar, och undviker intryckningsskador orsakade av att fjäderbrickans vassa ändar pressar arbetsstycket direkt.

F3: Kommer DIN 127 fjäderbricka att förlora elasticitet efter långvarig användning?

A3: Våra produkter antar exakt släcknings- och härdningsbehandling med stabila mekaniska egenskaper. Under standard arbetsbelastning har de en stark anti-utmattningsprestanda och kommer inte att misslyckas eller deformeras lätt, vilket säkerställer en långtidsstabil anti-lossningseffekt.

F4: Vilka scenarier är DIN 127-brickor lämpliga för?

A4: Används huvudsakligen för utrustning med frekventa vibrationer, alternerande belastning och temperaturförändringar, inklusive mekaniska transmissionsdelar, bilchassitillbehör, stålkonstruktionsteknik, elektrisk kraftutrustning och fasta utomhusanläggningar.

F5: Kan du anpassa specialspecifikationer med hög elasticitet?

A5: Ja. Vi stödjer anpassning av speciella elastiska koefficienter, förtjockade och förhöjda storlekar och superkorrosionsskyddande ytbehandling för att möta kraven mot lossning av tung belastning och högvibrerande utrustning.
