Rostfritt stål DIN 472 Intern låsring / Hålhållarring

Wanluos kinesiska högkvalitativa rostfria stål DIN 472 intern låsring / hålhållningsring är strikt tillverkade enligt tyska DIN-industristandarder, och fungerar som professionella elastiska fästelement för hålpositionering.

Skicka förfrågan

Product Description

Till skillnad från DIN 471 axel externa låsringar för yttre axelklämning, har rostfritt stål DIN 472 intern låsring/hålhållningsring från Wanluo fabrik en inåtöppnande elastisk struktur, speciellt designad för att klämma och begränsa inre hålspår. Med pålitlig elastisk expansion och klämprestanda är den inbäddad i precisionshålsräfflor för att fixera stift, lager, inre axlar och inbyggda komponenter, vilket effektivt förhindrar att inre delar faller ut och axiell förskjutning under driftvibrationer och belastningspåverkan. Med kompakt struktur, hög spännprecision och enkel montering, är det ett standardfäste för inbyggd mekanisk montering och precisionshålpositionsgräns.

Produktkonstruktionsdesign och industriell tillverkningsprocess

DIN 472 inre hålringar använder högrent fjäderstål och premiummaterial av rostfritt stål, bearbetade genom integrerad precisionsstämpling, övergripande härdnings- och härdningsvärmebehandling och finkantklippning. Den unika inåtgående strukturen och symmetriska monteringshålen matchar perfekt en professionell låstång för snabb expansionsinstallation och demontering. Den yttre cirkelns radian och klämdiametern är exakt kalibrerade för att uppnå full kontakt och tät passning med standardinre hålspår, vilket undviker lös klämning, förskjutning eller att falla av. Den totala ringkroppens tjocklek är enhetlig med utmärkt elastisk seghet och utmattningsbeständighet, bibehåller stabil klämprestanda efter upprepad expansion och långvarig cyklisk drift utan permanent deformation eller elastiskt fel. Gradfri slät yta skyddar effektivt hålväggens innerdiameter och precisionsmonterade delar från repor och nötning, vilket uppfyller mekaniska monteringsstandarder med hög precision.

Produktparameter

Parameterobjekt	Detaljerad specifikation
Produktnamn	DIN 472 intern låsring, hållåsring, intern snäppring
Executive Standard	DIN 472, ISO-standard, GB-standard, anpassade, icke-standardiserade storlekar
Tillgängligt material	304, 316L rostfritt stål, högkvalitativt fjäderstål, förzinkat kolstål
Storleksintervall	Håldiameter φ8mm-φ100mm full standardstorlek, anpassad speciell bländare och tjocklek
Strukturtyp	Invändig inåtgående elastisk ring, dubbla monteringshål, inre hål spår klämtyp
Bearbetningsteknik	Precisionsstansning, värmebehandlingshärdning, kantgradning, elastisk kalibrering
Tillämpligt objekt	Mekaniska inre hål, lagerhål, cylinderhål och precisionsinbyggda spårpositioner
Ytbehandling	Betning & passivering / Förzinkad / Svart oxid, rostskydd & korrosionsskydd
Mekaniska egenskaper	Stabil elastisk klämkraft, anti-utmattning, anti-lossning, hållbar gränsprestanda
Förpackningsmetod	Fuktsäker innerpåse + exportkartong, pallpackning för bulkbeställningar
Leveransservice	Spot bulk leverans, icke-standard anpassning, blandade fästen en-stop upphandling

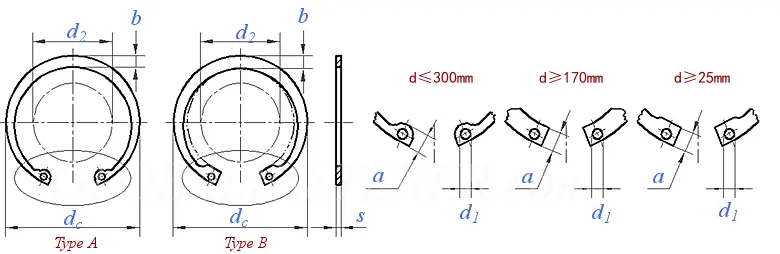

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Nominell diameter d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	max	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Nominell storlek	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	max	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	max	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
per 1000 enheter ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Nominell diameter d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Nominell storlek	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	max	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	max	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
per 1000 enheter ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Nominell diameter d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	max	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Nominell storlek	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	max	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	max	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
per 1000 enheter ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Nominell diameter d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	max	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Nominell storlek	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	max	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	max	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
per 1000 enheter ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Produktöverlägsenhet Höjdpunkter och branschöverskridande tillämpningsscenarier

1. Professionell klämstruktur för inre hål matchar perfekt standardstorlekar för hålspår, vilket ger en jämn elastisk klämkraft i omkretsen, vilket effektivt begränsar axiella rörelser av inbyggda lager, axlar och stiftdelar för att förhindra att interna komponenter lossnar.

2. Strikt integrerad värmebehandlingsprocess förbättrar elastisk stabilitet och mekanisk seghet, säkerställer ingen elastisk utmattning, avslappning eller brott efter långvarig vibration och upprepad montering, vilket bibehåller långvarig exakt gränsnoggrannhet.

3. Symmetrisk dubbelhålsdesign stöder snabb expansionsinstallation och demontering med speciell låstång, vilket avsevärt förbättrar produktionseffektiviteten och bekvämligheten med senare utrustningsunderhåll, lämplig för storskalig industriell batchproduktion.

4. Ultraslät, gradfri yta skyddar inre hålvägg och precisionsmatchande delar från nötning och repor, undviker monteringsskador och utrustningsflimmer, vilket säkerställer stabil drift av mekaniska precisionsstrukturer.

5. Diversifierade material- och ytbehandlingslösningar anpassar sig till flera arbetsscenarier, ofta använda i hydrauliska pneumatiska komponenter, fordonsprecisionsdelar, hushållsapparater, automationsutrustning och maskintekniska hålpositionsgränsstrukturer.

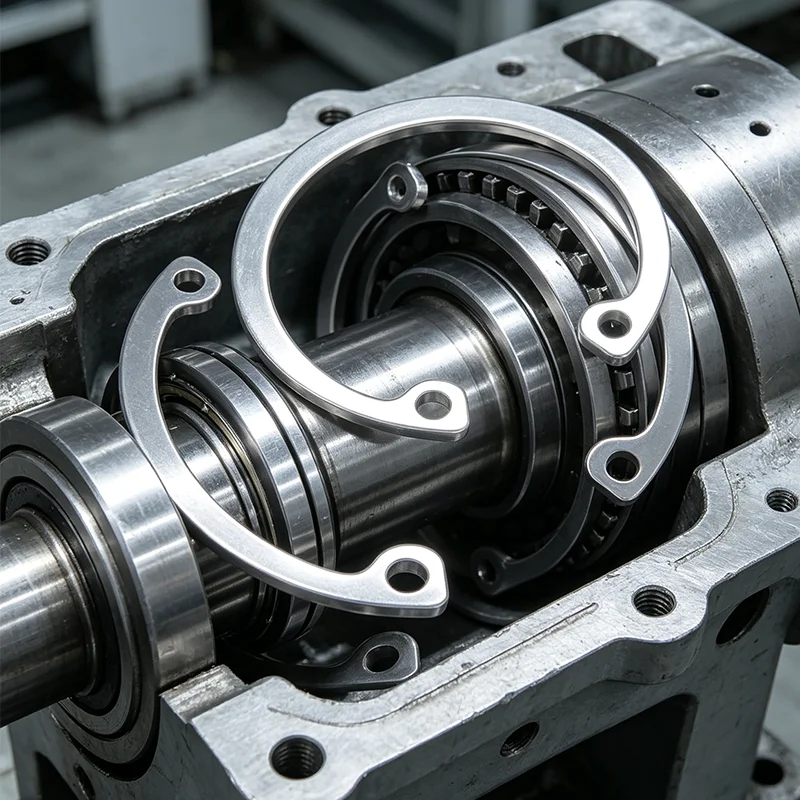

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

FAQ

F1: Vad är huvudsyftet med DIN 472 fjäderring?

A1: DIN 472 är en invändig hålring, installerad i föröppnade hål och inbäddad i hålspår. Den används för att fixera och begränsa inbyggda lager, axlar och cylindriska delar för att förhindra axiellt fall av och förskjutning av interna komponenter.

F2: Viktiga skillnader mellan DIN 472 och DIN 471?

A2: DIN 471 är extern låsring för axelns yttre klämning med utåtgående öppning; DIN 472 är invändig låsring för hål inre klämning med inåtgående öppning. De två har motsatta strukturella spänningsriktningar och är helt icke utbytbara och bildar en komplett uppsättning av axel- och hålbegränsningsfästen.

F3: Är DIN 472 låsringen lätt att deformeras under installationen?

A3: Nej. Våra produkter använder professionell härdningsbehandling av fjäderstål med stark seghet och styvhet. Standardinstallation av verktygsexpansion orsakar inte permanent deformation, och fjäderringen kan snabbt återgå till standardstorlek för tät fastspänning.

F4: Vilka scenarier är lämpliga för DIN 472?

A4: Den är allmänt användbar för alla scenarier för inbyggda hålgränser, såsom hydrauliska ventilhål, motorlagerhål, utrustningsmonteringshål, cylinderdelar, precisionsinstrumenthål och automatiserade mekaniska inre kavitetsfixeringsstrukturer.

F5: Kan anpassade icke-standardiserade hålringar tillhandahållas?

A5: Ja. Vi stödjer anpassning av speciella inre och yttre diameter, tjocklek, spårmatchningsstorlek och hög korrosionsskyddande ytbehandling för att möta personliga gränskrav för speciella mekaniska hålpositioner.
