Insexskruv DIN 912 insexbult

Denna insexskruv DIN 912 insexbult, tillverkad av Wanluos leverantörer i enlighet med tyska precisionsindustristandarder, är en högkvalitativ fästkomponent. Den är huvudsakligen utformad för exakt mekanisk montering, dold låsning och högprecisionsmontering av utrustning. Till skillnad från den traditionella exponerade installationen av externa sexkantsbultar som förlitar sig på externa skiftnycklar för drift, antar denna skruv ett inbäddat sexkantigt hål + cylindriskt huvud inbäddad struktur, som helt kan rymmas i arbetsstyckets hål, vilket ger en dold och platt montering. Den åtgärdar effektivt industrismärta punkter som utskjutande störningar av traditionella fästelement, oförmåga att arbeta i trånga utrymmen på grund av begränsat utrymme och oregelbundna monteringsytor.

Skicka förfrågan

Product Description

När Wanluo Factory utvecklade denna insexskruv DIN 912 insexbult, förlitade den sig på integrerat kallsmide och exakta gängvalsningsprocesser. Den övergripande strukturen har hög precision och stark låsstabilitet. I kombination med högkvalitativt rostfritt stål kan det bibehålla ett exakt låsläge under lång tid under vibrationer och komplexa arbetsförhållanden. Det är kärnans stödskruv för avancerad montering av automatiserad utrustning, precisionsformar och instrument och enheter.

Produktegenskaper

1. Inbäddad installationsstruktur, ingen monteringsstörning

Vår insexskruv DIN 912 insexbult har en inbäddad design med cylindriskt huvud. Efter låsning exponeras inga komponenter, vilket inte hindrar rörelsen av omgivande tillbehör eller montering och montering av utrustning. Den passar perfekt för exakta strukturer som kräver plana ytor, tät montering och glidpassning, vilket avsevärt förbättrar utrustningens övergripande monteringsintegritet.

2. Intern hexagonal drivanordning, stark anpassningsförmåga i trånga utrymmen

Den har ett standard sexkantigt drivhål inbyggt och kan kompletteras med en invändig sexkantnyckel utan att lämna utrymme för extern skiftnyckels rotation. Det löser specifikt konstruktionsproblem i kompakta strukturer, täta installationspunkter och smala hålrum. Dess monteringsanpassning är vida överlägsen konventionella externa sexkantsbultar.

3. Exakt formningsprocess, exakt ingrepp utan glidning

Den är formad genom en kall smidesprocess i ett stycke, kombinerad med högprecisionsbehandling av trådvalsning. Tandformen är fyllig och enhetlig, med strikta toleransstandarder. Det inre hålet har hög koncentricitet och en slät innervägg. Demonteringsprocessen är tätt monterad och låsningen med högt vridmoment är inte benägen att spricka, glida eller gängbrott. Det stöder upprepad debugging demontering, och noggrannheten minskar inte under en lång period.

4. Stabil materialprestanda, hållbar och korrosionsbeständig

Den väljer råmaterial av rostfritt stål med hög renhet, vilket ger produkten utmärkt draghållfasthet och utmattningsbeständighet. Den kan motstå frekventa vibrationer och mekaniska fram- och återgående driftsförhållanden för utrustning och har också utmärkt rost- och korrosionsbeständighet. Den är inte rädd för fukt och lätt korrosion i komplexa miljöer. Hållbarheten är avsevärt förbättrad.

5. Basytbeslagsdesign, enhetlig låskraft

Skruvens botten är platt och huvudet är mjukt rundat. Den har en extremt hög passform med arbetsstyckets blinda hål, och låskraften är enhetlig utan ojämn belastning. Det kommer inte att orsaka lokal kompressionsdeformation, falsk låsning eller lossningsproblem, vilket säkerställer konsistensen av låshållfastheten vid varje monteringspunkt.

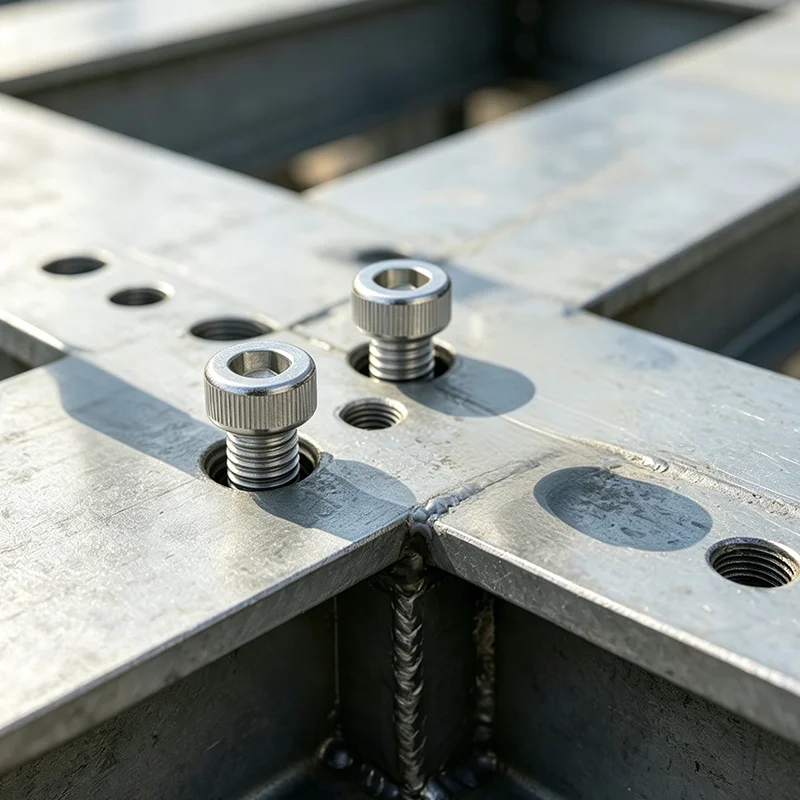

Applikationsscenario

1. Precisionsformverktygsenhet

2. Automatisk montering av mekanisk utrustning

3. Precisionsinstrument och elektrisk utrustning

4. Avancerad mekanisk strukturändring och underhåll

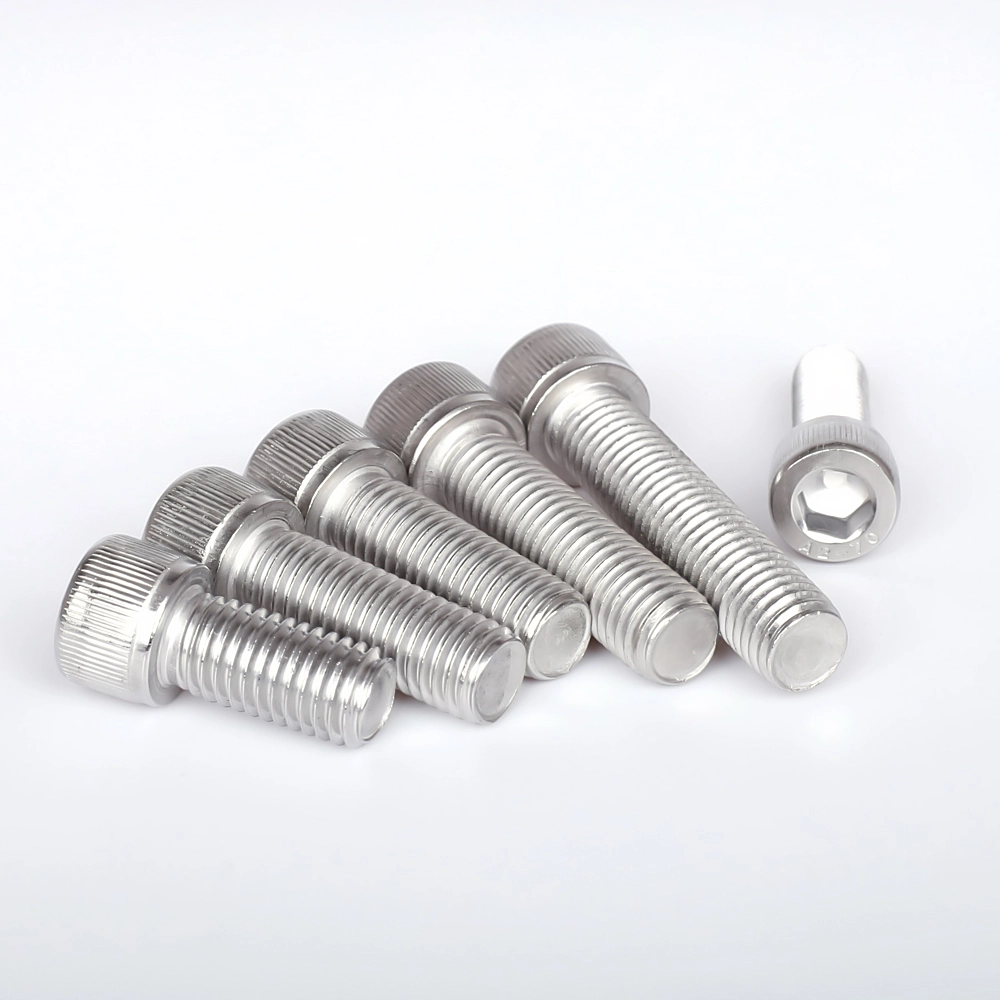

Hex Socket Cap Screw Din 912 Allen Bolt

Strukturella fördelar & processprestanda

DIN 912 insexbultar använder kallsmideformning i ett stycke och precisionsgängrullningsprocess, med full och enhetlig gängprofil och noggrann toleranskontroll. Det inre sexkantiga standardspåret är djupt bearbetat med slät innervägg och hög koncentricitet, vilket säkerställer en tät passform med insexnycklar utan att glida eller att tanden går sönder under monteringen. Den rundade huvudets botten och den plana lagerytan kan fästas tätt mot arbetsstyckets försänkta hål, vilket ger en slät dold installation utan utskjutande utsprång. Råmaterial av rostfritt stål med hög renhet ger skruvarna utmärkt draghållfasthet, utmattningsbeständighet och korrosionsbeständighet, bibehåller en långsiktig stabil fästnoggrannhet i frekventa vibrationer och hårda arbetsmiljöer, och förbättrar effektivt integriteten och estetiken för montering av utrustning.

Produktparameter

Parameterobjekt	Detaljerad specifikation
Produktnamn	Insexskruv av rostfritt stål, DIN 912 insexbult
Executive Standard	DIN 912, ISO 4762, GB Standard, Custom Non-standard Length & Size
Tillgängligt material	304, 316, 316L rostfritt stål; 2205/2507 Duplex stål anpassningsbar
Storleksintervall	M2-M48 fullständiga metriska specifikationer, anpassad ultrakort/ultralång skruvkropp
Drivtyp	Precisionsintern insexdrivning, matchande standard insexnyckel
Ytbehandling	Pickling & passivation, burr-free thread, smooth anti-corrosion surface
Mekaniska egenskaper	Hög draghållfasthet, stark låsstabilitet, anti-utmattning och anti-lossning
Förpackningsmetod	Fuktsäker oberoende förpackning + exportkartong, pallpackning för bulkorder
Leveransservice	Spot bulk leverans, icke-standard anpassning, blandade fästen en-stop upphandling

Hex Socket Cap Screw Din 912 Allen Bolt

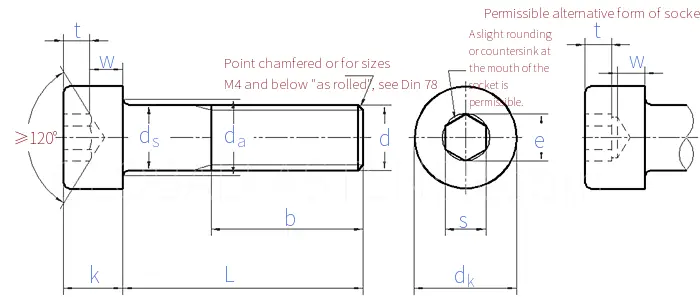

Trådstorlek d			M1.4	M1.6	M2	M2,5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Tonhöjd	Grov tråd	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		Fin gängstigning-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		Fin gängstigning-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	vanligt huvud	max	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	räfflade huvuden	max	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	max		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Nominell storlek		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	max		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Trådstorlek d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Tonhöjd	Grov tråd	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Fin gängstigning-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Fin gängstigning-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	vanligt huvud	max	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	räfflade huvuden	max	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	max		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	max		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	max		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Nominell storlek		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	max		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
