GB819 Försänkt korsförsänkt maskinskruv

Wanluo-leverantörens China GB819 Countersunk Cross Recessed Machine Screw tillverkas strikt enligt nationella standardspecifikationer, specialiserade på platta dolda precisionsmonteringsscenarier. Till skillnad från GB818 utskjutande maskinskruvar med pannhuvud, antar denna modell en standard 90-graders avsmalnande försänkt huvudstruktur, som kan bäddas helt in i arbetsstycket efter åtdragning för att uppnå en ultraplat yta med noll utskjutande yta.

Skicka förfrågan

Product Description

Som en standard helgängad metrisk maskinskruv kräver GB819 Countersunk Cross Recessed Machine Screw från Wanluo matchande förgängade gängade hål för montering, med högprecisionsgängmatchning, ingen lös passning och stabil låsning. Det löser perfekt problemen med utskjutande skruvinterferens, oplatta arbetsstyckesyta och blockerade rörliga delar vid precisionsmontering, och används ofta i utrustning med hög planhet, precisionsformar och strömlinjeformad produktmontering.

Produktbyggnadsegenskaper och massproduktionshantverk

GB819 maskinskruvar med tvärförsänkt huvud använder integrerad kallsmideformning och högprecisionsprocess för sekundär gängvalsning. Det avsmalnande huvudet med 90° avsmalnande industristandard har noggrann vinkeltolerans, vilket perfekt passar universella försänkningshål för arbetsstycket för att åstadkomma en sömlös plan installation. Den fördjupade standardkryssfördjupningen passar tätt med manuella och elektriska skruvmejslar, vilket effektivt undviker verktygshalka och spårskador under höghastighetsbatchmontering och upprepad demontering. Den fullständiga och enhetliga metriska gängan har exakt dimensionell tolerans, smidig skruvning och stark passtäthet, utan att klämma eller gänga glider. Tillverkad av högkvalitativt rostfritt stål och galvaniserat kolstålmaterial, har skruvkroppen enhetlig hårdhet, utmärkt draghållfasthet, anti-utmattning och anti-korrosionsprestanda, vilket upprätthåller en långsiktig stabil fästnoggrannhet i olika lätta och medelstora arbetsmiljöer.

Produktparameter

Parameterobjekt	Detaljerad specifikation
Produktnamn	GB819 Försänkt korsförsänkt maskinskruv, metrisk maskinbult med platt huvud
Executive Standard	GB819, ISO-standard, korsreferens DIN/ANSI-standard
Tillgängligt material	304, 316, 316L rostfritt stål, kolstål förzinkat
Storleksintervall	M1.6-M12 full standard metriska storlekar, anpassad icke-standard längd tillgänglig
Typ av huvud	90° standard avsmalnande försänkt huvud, helt slät dold installation
Drivtyp	Standard tvärurtag, kompatibel med universella manuella och elverktyg
Trådfunktion	Exakt full metrisk gänga, enhetlig tandstigning, hög matchningsnoggrannhet
Ytbehandling	Betning & passivering, gradfri slät yta, rostskydd & korrosionsskydd
Mekaniska egenskaper	Hög draghållfasthet, stabil låskraft, anti-utmattning, återanvändbar infästning
Förpackningsmetod	Fuktsäker innerförpackning + exportkartong, pallpackning för bulkorder
Leveransservice	Spot bulk leverans, icke-standard anpassning, blandade fästen en-stop upphandling

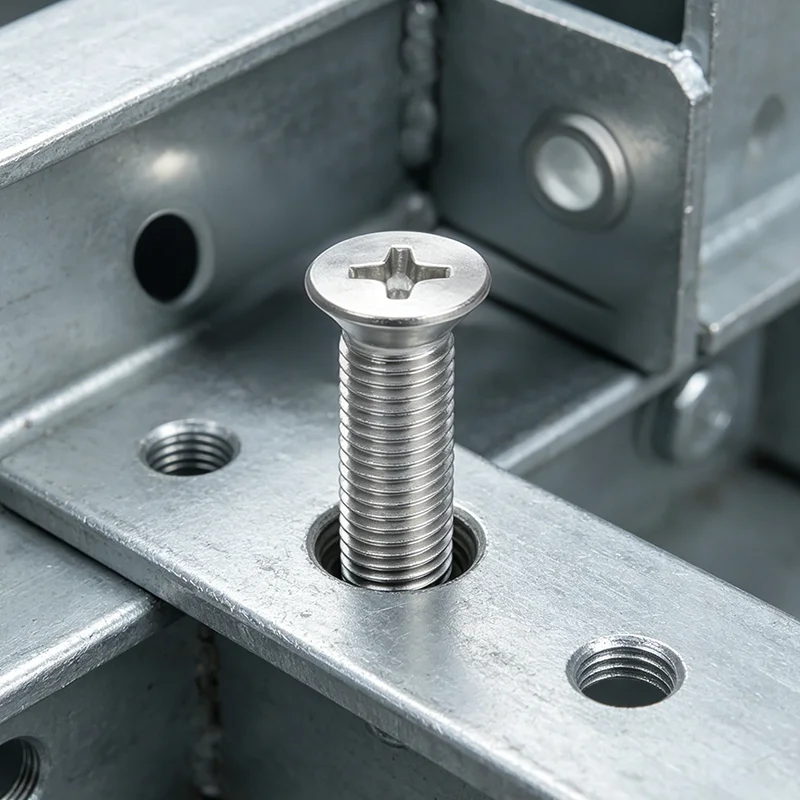

Gb819 Countersunk Cross Recessed Machine Screw

Skruvgänga d			M1.6	M2	M2,5	M3	(M3,5)	M4	M5	M6	M8	M10
P	Tonhöjd		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	teori.	max	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	Faktisk	max=nominell storlek	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	Faktisk	min	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	max=nominell storlek		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	max		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Sockel nr.			0	0	1	1	2	2	2	3	4	4
M₁	Ref.		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	Ref.		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
Inträngningsdjup	Typ H	max	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	Typ H	min	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Typ Z	max	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Typ Z	min	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

Kärnfunktionella fördelar & System Engineering Application

1. Helt försänkt installationsdesign eliminerar helt ytutsprång, undviker effektivt friktion, kollision och fastklämning av mekaniska glidande delar, vilket säkerställer smidig drift och hög planhet hos monterade arbetsstycken.

2. Standard 90° avsmalnande huvud passar perfekt för universella försänkningshål, vilket ger en sömlös montering, vilket avsevärt förbättrar planheten och den övergripande estetiken hos utrustningsytor, lämplig för montering med hög precision.

3. Precisionsvalsad helmetrisk gänga har hög toleransnoggrannhet, perfekt matchande standardmuttrar, brickor och gängade hål, med mjuk skruvning och ingen gängslirning, vilket stöder långvarig upprepad demontering och underhåll.

4. Optimerad tvärfördjupningsstruktur förbättrar verktygets täthet, förhindrar effektivt glidning och spårskador under högt vridmoment och satsmontering, vilket förbättrar produktionseffektiviteten och monteringsutbytet.

5. Flera materialalternativ anpassar sig till olika arbetsmiljöer. Rostfria versioner motstår oxidation och korrosion, medan galvaniserat kolstål minskar anskaffningskostnaderna, vilket täcker inomhusljusmontering och mildt korrosiva miljökrav utomhus.

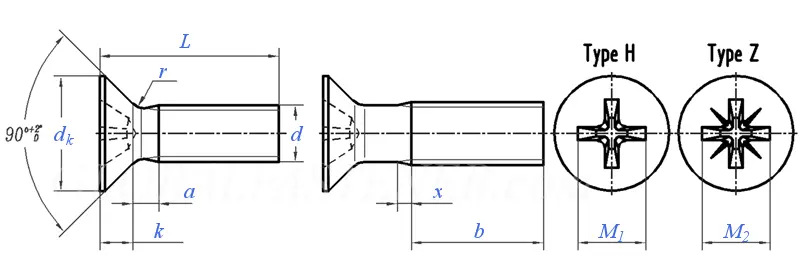

Gb819 Countersunk Cross Recessed Machine Screw

FAQ

F1: Vad är skillnaden mellan GB819 och GB818 maskinskruvar?

A1: GB818 är ett utskjutande pannhuvud för konventionell exponerad installation, medan GB819 är ett försänkt platt huvud för helt slät dold installation. Deras trådspecifikationer är konsekventa, bara huvudstrukturen är annorlunda. GB819 används speciellt för scenarier som kräver noll utsprång och ultraplan yta.

F2: Behöver GB819 förgängade hål för installation?

A2: Ja. Som standardmaskinskruv måste den matchas med förgängade gänghål eller stödmuttrar för infästning. Det kan inte vara direkt självgängande som självgängande skruvar, vilket säkerställer monteringstolerans med hög precision.

F3: Kommer det försänkta huvudet att påverka fäststyrkan?

A3: Nej. Skruvkroppens gänga och kärndiameter har standard industriell design, med konsekvent draghållfasthet och låsstabilitet hos vanliga maskinskruvar. Det försänkta huvudet ändrar bara monteringsformen utan att försämra fästprestanda.

F4: Vilka scenarier är GB819-skruvar lämpliga för?

A4: Används i stor utsträckning i precisionsinstrument, gliddelar för automationsutrustning, formtillbehör, höljen för elektronisk utrustning, platt montering av möbler och alla scenarier som kräver plan yta och inga strukturella störningar.

F5: Kan du anpassa speciella specifikationer för GB819-skruvar?

A5: Ja. Vi stöder anpassning av icke-standardiserad skruvlängd, speciell gängstigning och personlig ytbehandling för att möta speciella behov av precisionsmontering och teknisk anpassning.
