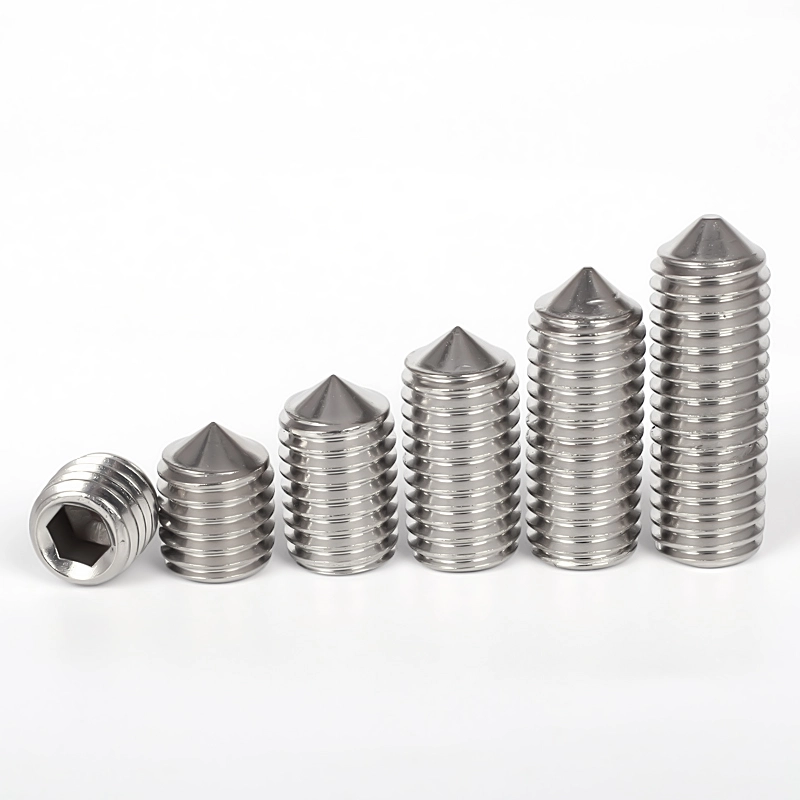

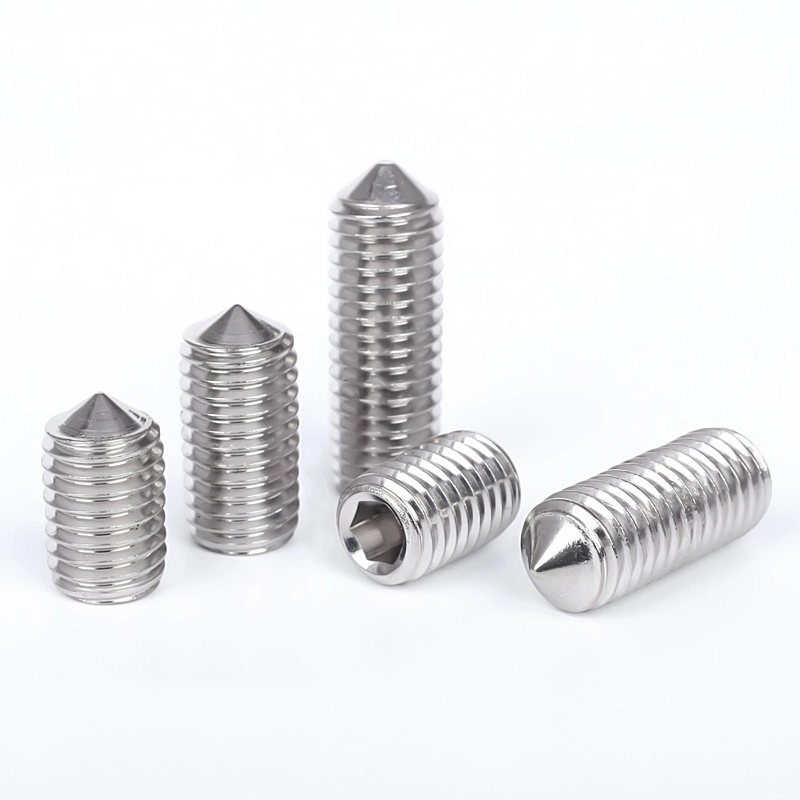

Rostfritt stål DIN 914 konpunktssatsskruv

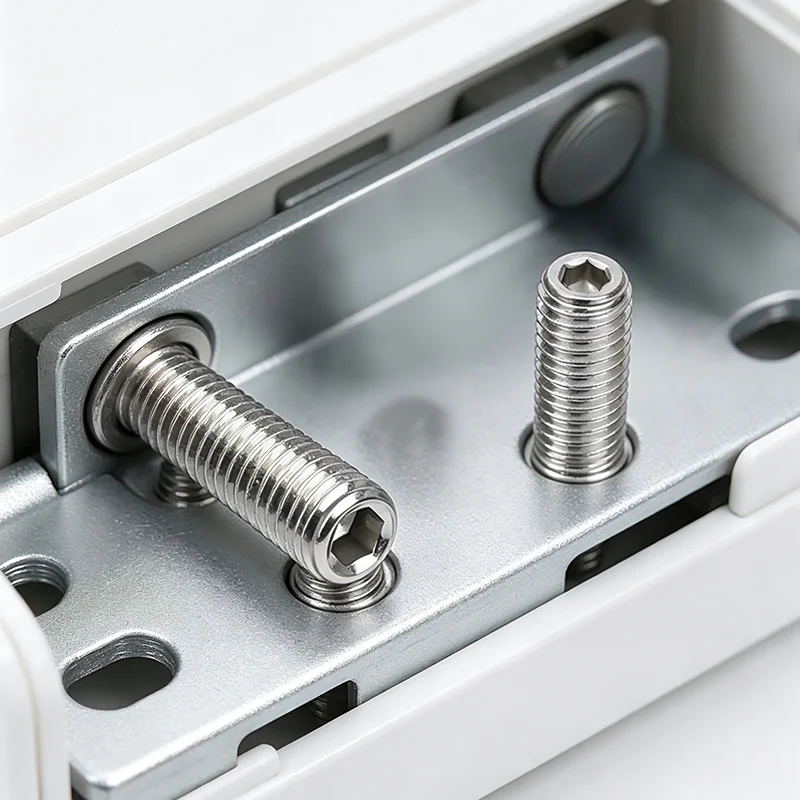

Wanluo fabrik direktförsäljning Rostfritt stål DIN 914 Cone Point Set Screw. Hela maskinen antar en huvudlös integrerad struktur. Efter installationen kan den döljas helt inuti arbetsstycket, utan några utskjutande strukturer, och kommer inte att störa driften av utrustningen, glidningen av komponenter eller utseendestrukturen.

Varför välja det?

Produkten är tillverkad i full överensstämmelse med tysk industristandard toleranser. Den bildas genom kallsmidning med hög precision och integrerad härdningsbehandling. Den totala hårdheten är hög och deformationshastigheten är extremt låg. Den inre väggen i standardinvändiga sexkantiga hål är slät och regelbunden, lämplig för invändiga sexkantiga precisionsverktyg. Den tål låsning med högt vridmoment och är inte benägen att spricka eller halka. Den valsade metriska fullgängade tandprofilen är tät och enhetlig. Trådingreppet är jämnt och positioneringen är exakt. I kombination med en konspets med hög hårdhet kan den bita fast i arbetsstyckets positioneringsurtag, vilket i grunden löser vanliga fel som axelkroppsförskjutning, komponentlossning och positioneringsfel under långvarig drift av utrustningen. Den är lämplig för olika mekaniska arbetsförhållanden som kräver exakt kalibrering och långsiktigt stabil positionering.

Produktapplikation

1. Antirotationspositionering av transmissionsaxeln och den roterande axeln

Vår konspetsskruv i rostfritt stål DIN 914 används ofta för periferiell fixering av olika mekaniska transmissionsaxlar, kärnaxlar och rundstavskomponenter. Genom att använda konspetsen för att bita i de förinställda konkava punkterna på axelkroppen, bildas ett styvt låsläge, vilket förhindrar att axeln roterar, växlar eller avviker i vinkel under utrustningens drift, vilket säkerställer en stabil driftnoggrannhet för transmissionsstrukturen.

2. Låsning och fixering av kugghjul, kedjehjul och synkrona hjul

Lämplig för låsning och fixering av kugghjul, kedjehjul, synkrona hjul och axelkroppar, ersätter den traditionella enkla gränsmekanismen. Genom att dra fördel av konändens fördel med fast punkt, förhindrar den att hjulkroppen lossnar eller växlar under höghastighetsrotation, vilket säkerställer matchningsnoggrannheten hos kraftöverföringssystemet.

3. Begränsning och kalibrering av lager och precisionskomponenter

Används för axiell begränsning och finjustering av kalibrering av lager, bussningar och precisionsverktygskomponenter. Den huvudlösa dolda strukturen upptar inte monteringsutrymmet och kan exakt kontrollera komponenternas installationsgap, vilket uppnår monteringsjustering på mikrometernivå, lämplig för monteringskraven för precisionsautomationsutrustning, instrument och verktyg.

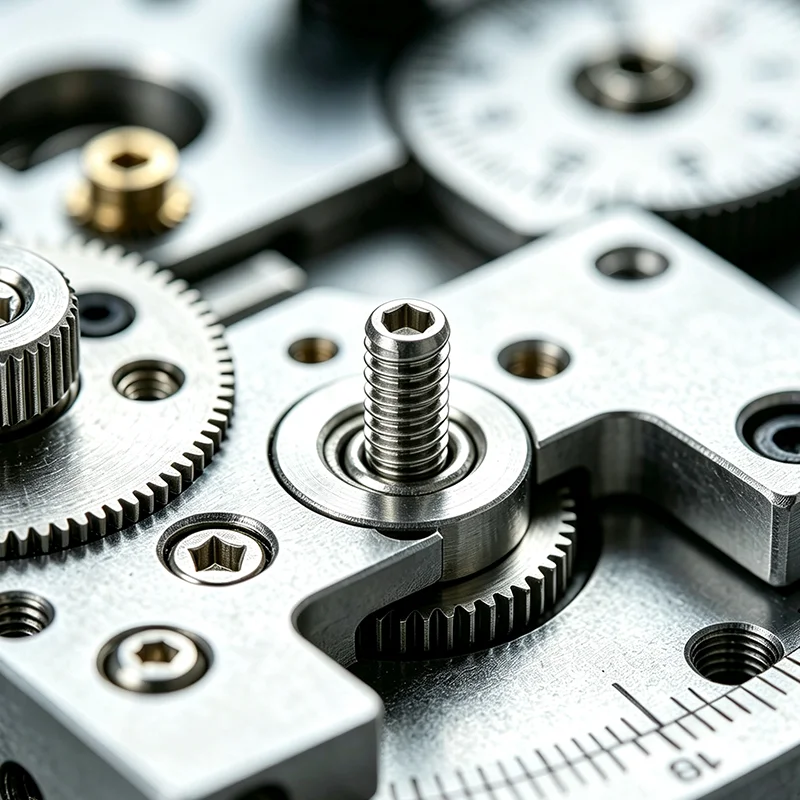

4. Finjusterande fixering av små mekaniska strukturer

Kan användas för finjustering av låsning av olika justerbara ramar, positioneringsblock och små rörelsekomponenter. Den stöder upprepad lossning, ompositionering och återlåsning, lämplig för frekventa justeringsscenarier som utrustningsfelsökning, mikrojustering av arbetsförhållanden och regelbunden precisionskalibrering.

Komponentgeometrifunktion och anpassad tillverkningsmetodik

DIN 914 konspetsskruvar använder integrerad kallsmide med hög precision och integrerad härdningsprocess, med strikt industriell toleranskontroll för övergripande dimensioner. Den standardinvändiga insexhylsan är djupt utformad med en slät innervägg, perfekt matchande insexnyckelnycklar, som stödjer högvridmomentlåsning utan att verktyget glider eller att hylsan kollapsar. Den exakt polerade 90° koniska spetsen har likformig avsmalning och hög hårdhet, som stabilt kan bita in i metallpositionering av konkava punkter utan att spetsen går sönder eller deformeras, vilket ger noll-slip fast positionering. Den metriska standardgängan i full sektion är rullad med tät och snygg kuggprofil, vilket säkerställer smidig skruvning, exakt låsningsslag och tät gängpassning, lämplig för frekventa justeringar och långvariga vibrationsarbetsförhållanden. Tillgängliga i förstklassigt rostfritt stål och höghållfast legerat stål, levererar skruvarna utmärkt hårdhet, tryckbeständighet och korrosionsbeständighet, och bibehåller stabil positioneringsnoggrannhet i olika mekaniska monteringsmiljöer.

Produktparameter

Funktionell överlägsenhet och tung applikation på plats

1. Professionell 90° konspetsdesign bildar inbäddad låsning med arbetsstyckespositioneringsgropar, genererar stark antirotationsfriktion, vilket helt löser rotations- och förskjutningsproblemen för axel- och växeldelar under höghastighetsdrift och vibrationsförhållanden.

2. Full huvudlös dold installation uppnår noll ytutsprång, ingen strukturell störning av rörliga delar, perfekt anpassning till kompakta mekaniska strukturer och trånga monteringsutrymmen utan att påverka utrustningens funktion och utseende planhet.

3. Konspets med hög hårdhet och integrerad skruvkroppsstruktur motstår spetsbrott och deformation under låsning med högt vridmoment, vilket säkerställer en långsiktig stabil bitposition och avsevärt förbättrar utrustningens stabilitet och säkerhet.

4. Precision standardgängmatchning stöder flexibel mikrojustering och upprepad demontering, bekvämt för utrustningsfelsökning, positionskalibrering och dagligt underhåll, med hållbar och pålitlig fästprestanda.

5. Diversifierade materiallösningar täcker flera tillämpningsscenarier: 12,9 höghållfast stål för mekanisk positionering med tung last och rostfritt stål för montering av utrustning mot korrosion och fuktig miljö, allmänt tillämpligt på maskiner, formar, automations- och instrumentindustrier.

Anmärkningar för uppmärksamhet

1. Den är utformad för att passa de specifika positioneringshålen och förbjuder blindpressning och hård låsning. Den rostfria konpunktsskruven DIN 914 uppnår positionering genom att bita i de förinställda fördjupningarna på de fördefinierade hålen. Det är strängt förbjudet att tvångslåsa den släta skaftytan utan ett positioneringshål. Detta kan göra att konspetsen går sönder, skaftytan repas, positioneringen glider och inte uppnår den stabila anti-torsionseffekten.

2. Den ska installeras med standardprecisionsverktyg: Under installationen måste en matchande standard insexnyckel av rätt storlek användas. Det är strängt förbjudet att använda icke-standardiserade eller utslitna verktyg för att undvika att verktyget glider under låsning och att det inre hålet rundas, vilket kan leda till att skruven fastnar, vilket gör demonteringen svår.

3. Kontrollera låskraften för att undvika överbelastningsskador: Vid låsning med högt vridmoment ska kraften appliceras jämnt. Överdriven kraft åtdragning gör att konspetsen går sönder och positioneringshålet deformeras, vilket skadar monteringsnoggrannheten och påverkar stabiliteten för utrustningens efterföljande drift.

4. Differentiera arbetsförhållandena och välj lämpligt material: För vanliga inomhusmaskiner kan en modell av legerat stål väljas för att förbättra hårdheten. För fuktiga, utomhus- eller korrosiva miljöer bör material av rostfritt stål användas för att undvika att låset går sönder på grund av långvarig oxidation och rost och gör det svårt att ta isär.

5. Kontrollera regelbundet låsstatusen vid frekventa justeringsscenarier: För utrustningspunkter som behöver justeras upprepade gånger och utsatta för långvariga vibrationer, är regelbundna kontroller av låsstatus nödvändiga. Lösa skruvar ska dras åt omedelbart för att förhindra kumulativa mikroförskjutningar orsakade av långvariga vibrationer, vilket kan påverka utrustningens totala noggrannhet.

6. Ersätt den inte med bärande låsskruvar: Denna produkt är ett precisionspositionerings- och begränsande tillbehör. Dess kärnfunktioner är anti-torsion, positionering och finjustering. Den kan inte användas som en bärande, spännings- eller klippande huvudlåsskruv. Undvik överbelastning för att förhindra brott och fel.
