Gaffelstift för mekanisk anslutning

Denna sprintstift för mekanisk anslutning, som säljs direkt av Wanluo Factory, är en cylindrisk rörlig anslutningskomponent av industriell standard. Den används främst för dynamiska monteringsscenarier som involverar mekaniska gångjärn, roterande leder och flexibla rörliga strukturer av vevstakar. Till skillnad från de fasta stiften på marknaden som endast används för statisk exakt positionering, är denna produkt designad med dynamisk rörlig anslutning som kärnsyfte, speciellt anpassad till olika mekaniska leder som kräver fram- och återgående rotation, vinkelsvängning och flexibel öppning och stängning.

Skicka förfrågan

Product Description

När Wanluo Factory tillverkar sprintstift för mekaniska anslutningar, antar den en integrerad struktur med platt huvud och genomgående hål i bakänden. I kombination med en delad stift kan den uppnå dubbel låsning. Monteringen är enkel, rotationen är jämn och den kan förhindra lossning och förskjutning under utrustningens kontinuerliga rörelse. Det är allmänt tillämpligt på standardiserad montering av mekaniska transmissionsstrukturer, fordonschassikomponenter, hydraulisk utrustning och olika rörliga komponenter.

Differentiella försäljningsargument

1. Fokuserar på dynamisk aktivitetsanslutning, lämplig för dynamiska arbetsförhållanden snarare än statisk positionering.

2. Platt huvudgräns och låsning av stjärthål, ger dubbelt halkskydd för större säkerhet.

3. Kompatibel med gaffelstruktur, erbjuder starkare anpassningsförmåga och högre monteringstolerans.

4. Enkel struktur och hållbar, med lägre långtidsslitage.

5. Extremt mångsidig, lämplig för standardiserat utbyte av olika industriell utrustning.

Strukturella egenskaper och tillverkningsteknik

Clevis Pin för mekanisk anslutning i ett stycke precision kall rubrik och centerless slipning formningsprocess, bestående av ett platt runt gränshuvud, slät solid cylindrisk stiftkropp och reserverat stjärtstiftshål. Det förtjockade platta huvudet ger stabil ytbegränsning, undviker att stiftkroppen sjunker in i monteringshålet och säkerställer konsekvent planhet i monteringen. Den integrerade solida stiftkroppen har hög strukturell styvhet och slät ytfinish, vilket minskar friktionsmotståndet under komponentrotation och säkerställer flexibel och obehindrad mekanisk rörelse. Det exakt placerade stjärthålet har enhetlig öppning och slät innervägg, perfekt matchande standarddelade stift för att bilda ett komplett säkerhetslåsningssystem. Alla produkter är tillverkade av högkvalitativt kolstål, legerat stål och rostfritt stål och genomgår finfinishing, gradning och standardiserad korrosionsskyddsbehandling. Strikt dimensionell toleranskontroll säkerställer noll-jitter-passning med standardgångjärnshål, med stabilt skjuvmotstånd och långvarigt motstånd mot rörelseutmattning, anpassning till frekventa rörliga monteringsarbetsförhållanden.

Produktparameter

Parameterobjekt	Detaljerad specifikation
Produktnamn	Gångjärnsstift med platt huvud, Gångjärnsstift av håltyp, Cylindrisk stift för rörlig anslutning
Executive Standard	DIN11023, ISO-standard, GB-standard, ANSI-standard, anpassade icke-standardiserade storlekar
Tillgängligt material	45# kolstål, 40Cr legerat stål, 304/316 rostfritt stål
Storleksintervall	Diameter 2mm-30mm, Längd 6mm-350mm full standardstorlekar, anpassad stifthålsposition och längd
Strukturtyp	Platt gränshuvud, solid cylindrisk kropp, säkerhetslåsstruktur för stjärtstiftshål
Bearbetningsteknik	Precisionskallslipning, mittlös slipning, hålprecisionsborrning, ythärdning och efterbehandling
Tillämpligt arbetsstycke	Mekaniska gångjärn, gaffelfästen, vevstakar, fordonschassier, hydrauliska rörliga leder, tekniska maskindelar
Ytbehandling	Galvanisering (vit/färg/svart), svartoxidhärdning, passivering, polering av rostfritt stål
Mekaniska egenskaper	Högt skjuvmotstånd, mjuk rotation, begränsa anti-sjunkning, säker anti-fall, utmattningsmotstånd för frekventa rörelser
Förpackningsmetod	Rostskyddad innerlåda + exportkartong, fuktsäker och stötsäker förpackning, pallförpackning för bulkbeställningar
Leveransservice	Spot standardförsörjning, icke-standard anpassning, one-stop stödförsörjning med delade stift

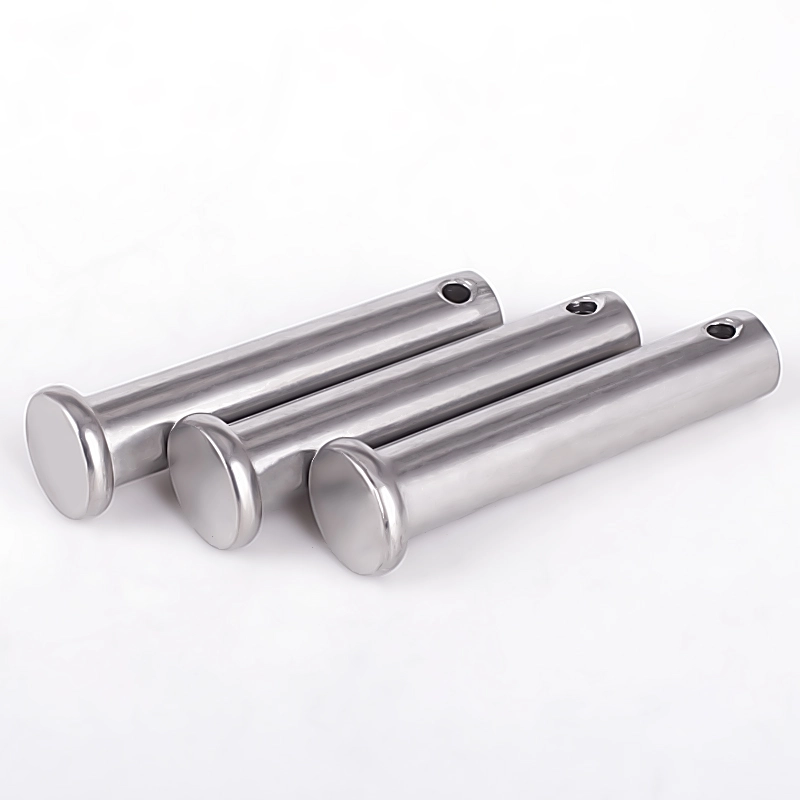

Clevis Pin For Mechanical Connection

Nominell diameter d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=nominell storlek (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=nominell storlek (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=nominell storlek (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	max	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	max	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nominell storlek (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	max	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Kärnfördelar och industriella tillämpningar

1. Professionell, platt huvudbegränsande struktur förhindrar effektivt stiftkroppen från att sjunka och förskjutas under höghastighetsrotation och fram- och återgående rörelse, upprätthåller en stabil monteringsposition för rörliga delar och undviker mekaniskt skakningar och anslutningsavvikelser.

2. Matchande design för låsning av svanshål, perfekt kompatibel med vanliga delade stift. Kombinationen av gaffelstift och delad stift bildar dubbelt säkerhetsskydd, vilket helt löser risken för att stiftkroppen faller av orsakad av långvarig mekanisk vibration och stötbelastning.

3. Ultraslät cylindrisk stiftkropp minimerar monteringsfriktionen, vilket säkerställer flexibel och stabil rotation av gångjärnsleder och rörliga anslutningsdelar. Den har utmärkt motstånd mot rörelsetrötthet, inte lätt att fastna eller bära efter långvarig frekvent drift.

4. Hög strukturell styrka och stark skjuvhållfasthet. Den solida integrerade formningsprocessen gör det möjligt för stiftkroppen att bära stor sidobelastning och spänning, och anpassar sig till tunga rörliga anslutningsscenarier för tekniska maskiner och fordonsutrustning.

5. Clevis Pin for Mechanical Connection har ett brett applikationsområde med olika materialalternativ, som ofta används i bilchassisystem, jordbruksmaskiner, hydraulisk utrustning, järnvägsanläggningar, automationsutrustning och olika rörliga mekaniska gångjärnsanslutningar.

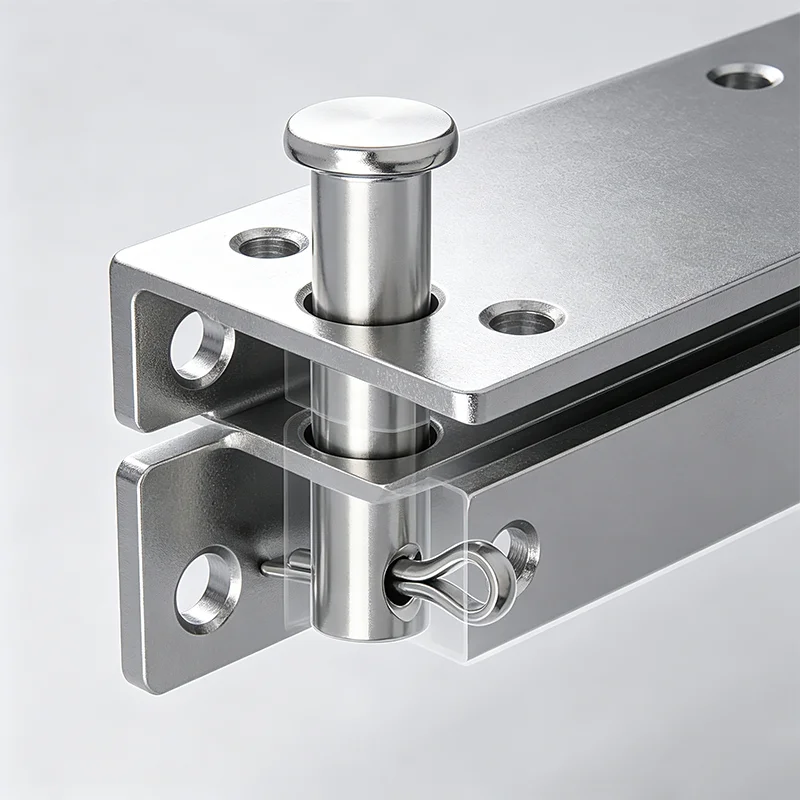

Clevis Pin For Mechanical Connection

Verkliga applikationsscenarier på plats

Våra fästelement och anpassade metallbeslag används i stor utsträckning i globala universella industriella scenarier, helt anpassade till komplexa arbetsförhållanden:

1. Montering av industriell mekanisk utrustning & fast anslutning

2. Byggnadsteknik & byggnadskonstruktion infästning

3. Hamn-, marin- och offshoreteknikhissning & spänningsfixering

4. Installation av ny energi, automationsutrustning och rörledningssystem

5. Utomhus hög korrosion, fuktig och hög belastning hård arbetsmiljö

6. Global grossistförsäljning och lokal hårdvarumarknadsdistribution
